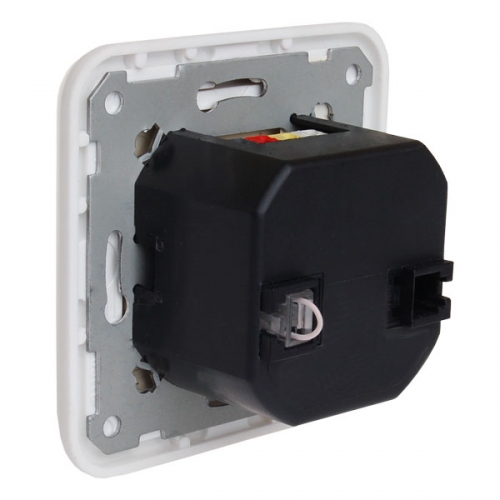

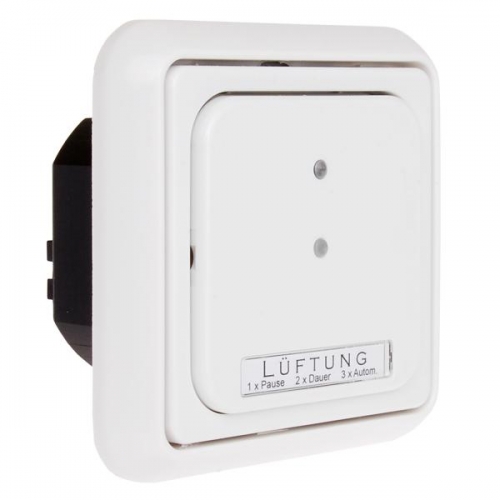

Steuerbaustein SBU (Bad-Funktion)

Allgemeines

Betriebsartenanzeige durch Leuchtdiode
Taster für Betriebsartenauswahl
Anschlusspunkt für ein Ventil
Lichtsensor für Automatikbetrieb

Schnittstelle für Erweiterungsbaustein EBU (Küchen-Funktion)
durch Codierstecker auf Küchenfunktion umschaltbar
einsetzbar als Einzelgerät oder in Schalterprogramme

Technische Daten

Einbauweise:: Unterputz
Farbe:: Reinweiß / Perlweiß
Spannung:: 24V AC
Strom:: 20mA
Material:: ABS
Schutzklasse:: Schutzzone I (Bäder und Küchen)

Reinigung
Schalterfront nur mit feuchtem Tuch und gewöhnlichen Reinigungsmitteln säubern.

Einstellung
Zur Einregulierung der Luftmengen, braucht der Installateur lediglich an der Einstellschraube das entsprechende Geschoss einzustellen. Die Luftmengen sind werkseitig vorberechnet.
