Druckregelung (Ausführungen mit und ohne Leistungsteil)

Allgemeines

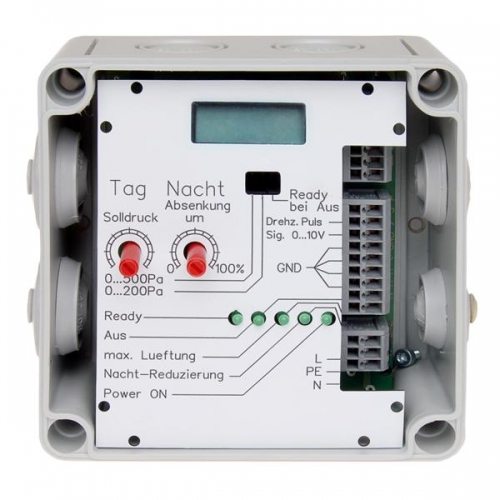

Die Druckregelung ist für die Ansteuerung von EC-Ventilatoren über ein 0...10V Signal konzipiert. Mittels Jumper ist ein Druckregelbereich 0...200 Pa oder 0...500 Pa einstellbar. Dies sichert die notwendige Regelgenauigkeit von +/-1%. Durch den Anschluss z.B. einer externen Schaltuhr kann ein Tag-/Nacht-Betrieb realisiert werden. Außerdem kann der Ventilator temporär ausgeschaltet oder mit maximaler Drehzahl betrieben werden. Die Ansteuerung dieser Funktion erfolgt über potentialfreie Kontakte gegen GND. Die Betriebs- und Störmeldung werden über einen potentialfreien Wechslerkontakt ausgegeben. Der jeweilige Druck-SOLL-Wert und der gewünschte Absenkwert sind an den Potentiometern einzustellen. Farbige Leuchtdioden signalisieren den jeweiligen Betriebszustand

Technische Daten

Anschlussspannung:

230 V AC

Frequenz:

50 Hz

max. Leistungsaufnahme:

1,5 W

Regelbereich:

I 0...200 Pa / II 0...500 Pa

Regelgenauigkeit:

+/-1% (im angegebenen Temperaturbereich)

Medien:

Luft, neutrale Gase

zul. Umgebungstemperatur:

-25...60°C

Schutzart:

IP55

Schutzklasse:

II

Einbaulage (im Freien):

Anschlüsse nach unten

Wechslerkontakt:

max. 230V / 2,0A

Abhängigkeit:

ca. -1 Pa / 1,0m (gemessener Druck/Länge Unterdruckschlauch)

Bei der Verlegung des Unterdruckschlauches sollte auf ein durchgängiges Gefälle hin zum Schlauchende geachtet werden.

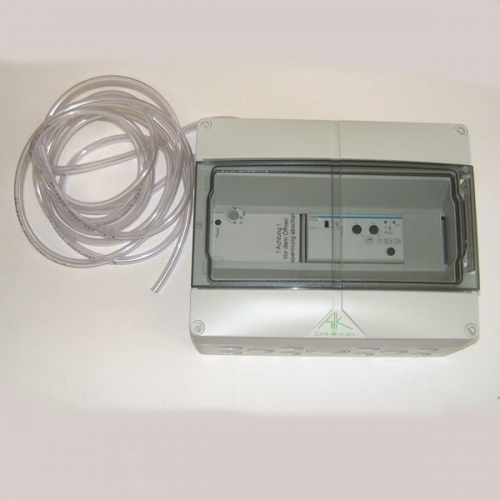

Ausführungen

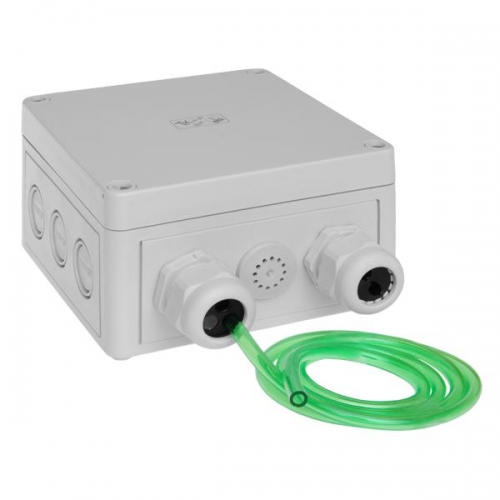

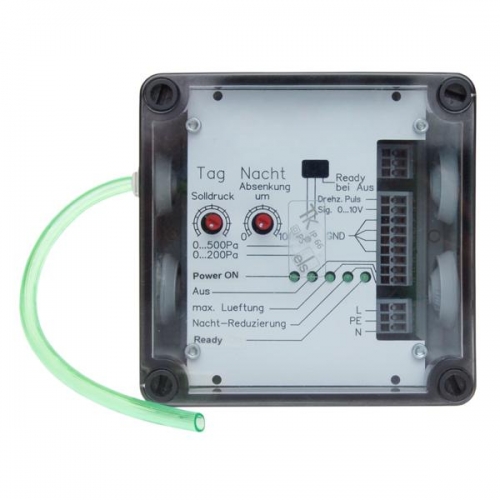

DR500-230

Gehäuse 110 x 110 x 68 mm

DR500-230-K

Mit zusätzlichen Klemmen zum Durchschleifen des Netzanschlusses für den EC-Ventilator / Gehäuse 130 x 130 x 78 mm

DR500-230-H

Mit Adapter zur Montage auf Hutschiene

DR500-24

Betriebsspannung des Druckreglers 24...30VDC / Ideal zur Steuerung von 24V-EC-Ventilatoren, die durch eine externe 24V Versorgung gespeist werden.

DR500-24-Akku

Betriebsspannung des Druckreglers 24...30VDC Zur unterbrechungsfreien / akkugepufferten Versorgung
von 24V-EC-Ventilatoren verfügt diese Ausführung über einen Anschluss für die notwendigen Pufferakkus und einen Tiefentladeschutz.
Die Betriebs- und Ladespannung muss durch ein für Bereitschaftsparallelbetrieb geeignetes Netzgerät mit U/I-Kennlinie bereitgestellt werden. Auf Anfrage bei uns verfügbar.

Alle Druckregler sind auf Anfrage auch ohne oder mit externen Handheld-Displays verfügbar.
